Поэтому остро стоит вопрос — как надежно укрепить розетку. Ведь даже если поставить новую розетку, не меняя коробку, розетка может снова начать болтаться и в итоге выпасть «с потрохами».Кстати, часто вызывают электрика по мелким заказам именно из-за проблем с розетками. Сегодняшняя моя статья будет как раз о том, как надежно закрепить розетку с подрозетнике, чтобы она никогда не вывалилась. Установочная коробка для монтажа розетки (подрозетник)
Проблема со старыми розетками — розетка не держится, болтается и выпадает Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений (например) утюга. Это недостойно электрика, как если бы фотограф-профессионал потерял бы флешку с проплаченными фотографиями свадьбы, как если бы внешний блок сплит-системы отвалился от стены после ухода монтажника, или как экстрасенс не смог бы определить по фото — жив человек или мертв. Если занимаешься делом — будь профессионалом! А профессионалу такие досадные косяки непростительны. К сожалению, дилетантов у нас много… Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетка. Конечно, нужно следовать простому правилу по выниманию вилки из розетки — второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё — см. первую фотографию. Для выключателей ситуация гораздо проще, там хватит и распорных лапок. Ведь усилие по вырыванию к ним не прикладывается. И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления. Отличие новых подрозетников от старых : В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет — достаточно притянуть розетку саморезами в специальные отверстия. Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное — не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.

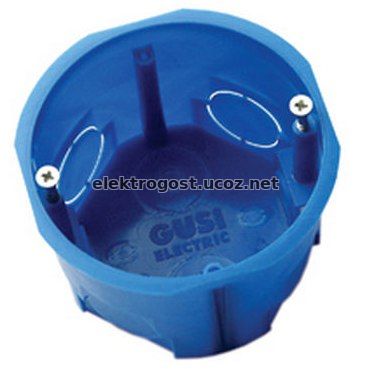

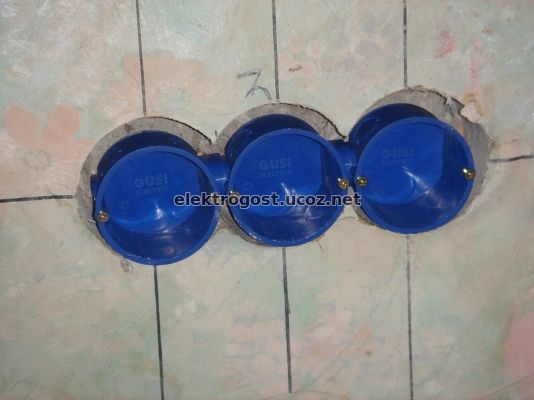

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки. Демонтаж старой розетки:
Менять розетку с включенным питанием — высший пилотаж и адреналин. Я иду на это только тогда, когда нет дополнительного освещения, либо параллельно включено что-то важное.
2) Проверяем наличие фазы. Аккуратно откручиваем провода с клемм. Лишний раз гнуть старый алюминий не рекомендуется.
3) Снимаем старую розетку
4) Монтаж новой розетки : Вообще рекомендую турецкие электроустановочные изделия, там более-менее качественный пластик и керамика (конечно, если нет денег на Legrand или ABB). И очень не рекомендую Россию, Китай и Беларусь (при всём уважении)

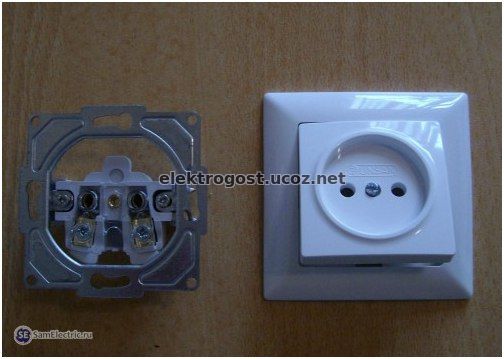

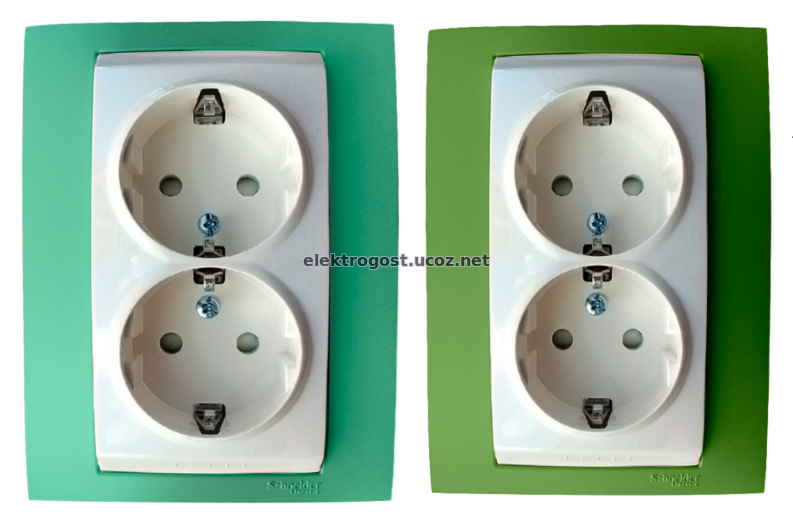

5) Новая розетка. Разбираем.Вид спереди.

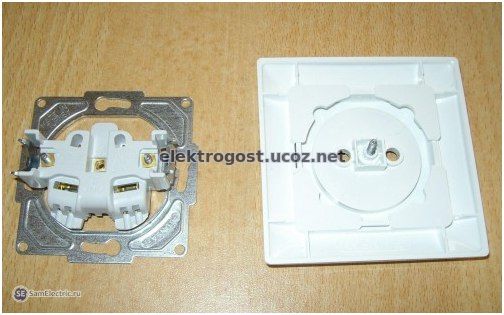

6) Новая розетка. Разбираем. Вид сзади
Прикручиваем отверткой провода, стараясь минимально их гнуть.
7) Подключаем провода к клеммам розетки Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

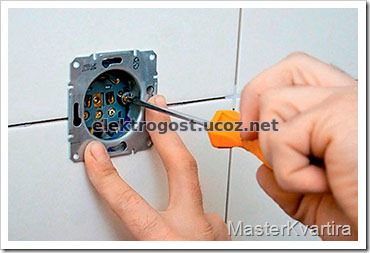

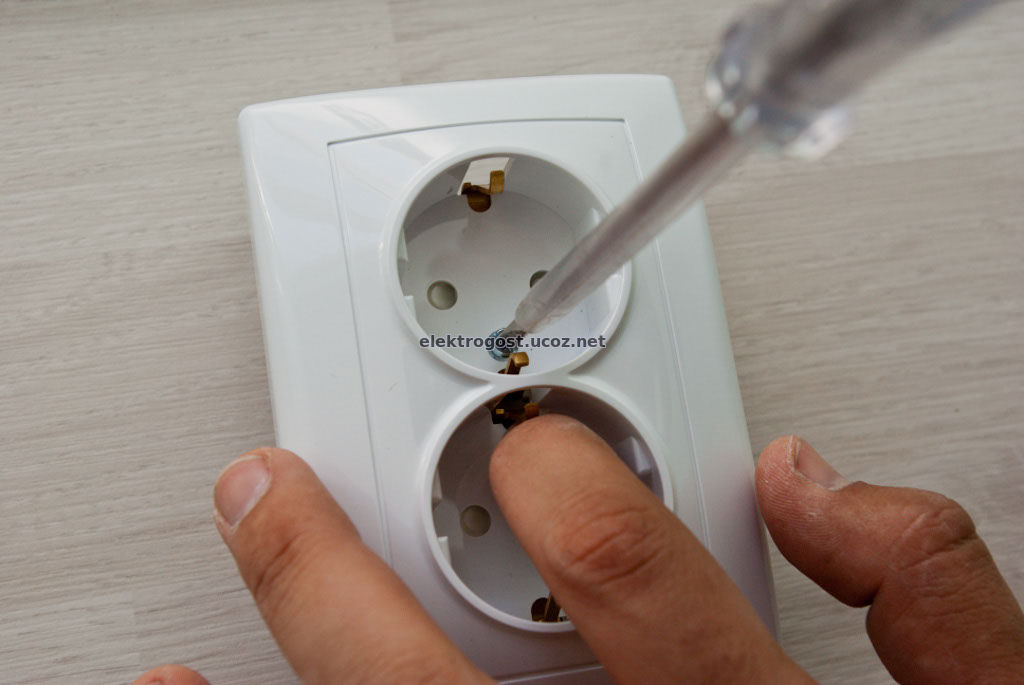

Розетка почти установлена 8) Теперь нам понадобится отвертка. Разжимаем лапки розетки, закручиваем саморезы в отверстия и вырезы фланца розетки, как показано на рисунке ниже.

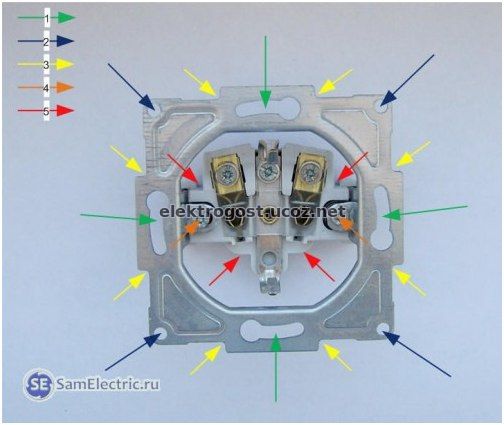

Пояснение к картинке по местам монтажа розетки. Это штатные места, используются при монтаже в новые подрозетники. Самый крайний случай. В вариантах 4 и 5 монтаж розетки происходит не за фланец, как в предыдущих случаях, а за корпус розетки. Эти способы (4, 5) применяются в случаях, когда отверстие под установку розетки узкое и материал твердый (например, плитка). Если ни один из вариантов 1 — 5 не подошел, можно засверлить под места 1 или 2 парочку дюбелей на 5 или 6 мм. Саморезы для монтажа розеток 1,
Саморезы для монтажа розеток 2.
10) Розетка установлена и прочно закреплена! P.S. Помните две вещи: 1. Идеал недостижим, но стремиться к нему надо! 2. Хороший электрик — тот, о котором никогда не вспоминают! | |
| Просмотров: 498 | | |

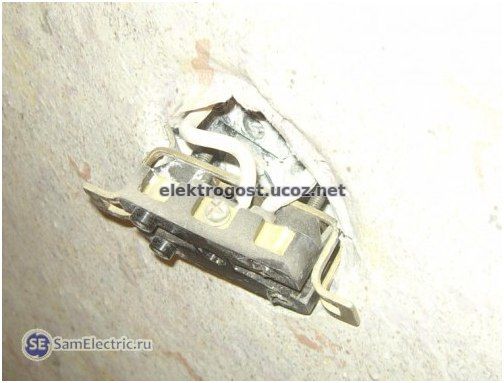

Не правда ли, всем приходилось видеть такую печальную картинку, как слева? В старом жилом фонде установленные розетки не только физически устаревают (горят контакты, плавятся провода), но и часто бывают плохо закреплены — вываливаются из своих мест (коробок).
Установочная коробка нужна для двух простых целей — обеспечить электрическую безопасность и прочность механического крепления. Если с безопасностью всё понятно (изоляция, чтобы не было короткого замыкания и не било током), то механическая прочность (чтобы розетка не вылазила со своего места) — это проблема, о которой мало кто говорит.

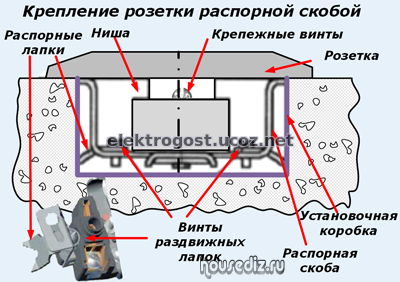

В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате эти распорные лапки должны упереться в края коробки, и розетка будет закреплена.
Перед этим обязательно выключаем питание.
1) Выкручиваем крепежный винт и снимаем крышку.

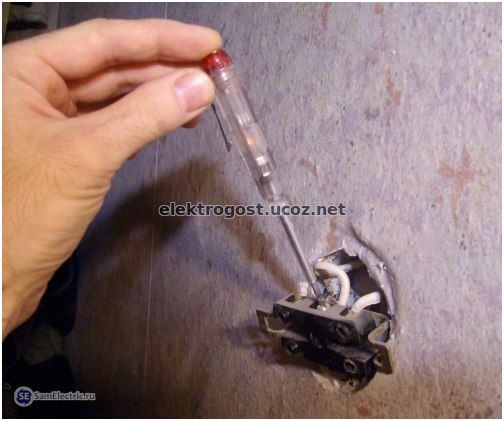

Тут важно проверить, есть ли фаза на контакте розетки. В целях безопасности.
Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр — 3,0мм, длина разная — 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).
Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.| Всего комментариев: 0 | |
