Измерение электрического напряжения. Измерительный прибор вольтметр.

Наиболее значимой и часто измеряемой величиной в электрике является напряжение. От его наличия и значения зависят многие процессы и явления. При отсутствии напряжения электрическая система не может функционировать, а его наличие (тогда когда оно вроде бы отключено), может привести к травматизму и несчастному случаю. Знание точных значений электрического напряжения в цепях даёт возможность контроля и управления теми процессами, что протекают в работающих электротехнических системах. Оно является своего рода потенциальной движущей силой всех тех действий и явлений, которые и заставляют функционировать различные электрические схемы и устройства.

Измерение электрического напряжения производят несколькими способами. То есть, если нужно просто узнать, есть ли напряжение между двух определённых точек или нет, то используют более простые устройства – тестеры. Как правило, они содержат в качестве индикатора обычные сигнальные лампочки, светодиоды, пищалки. Когда электрик касается щупами подобного пробника электрических клемм в схеме, то при наличии напряжения загорается индикатор, если напряжение отсутствует, естественно пробник никак не отреагирует.

В том случае, когда имеется необходимость в измерении электрического напряжения с точным числовым значением, то используют более сложные приборы. К ним относятся различные вольтметры, мультиметры и так далее. Раньше наиболее популярным измерительным прибором электрика был стрелочный электромеханический вольтметр. На его циферблате имелись соответствующие деления. При измерении стрелка подобного вольтметра отклонялась и показывала действительную величину электрического напряжения. С развитием электронной и цифровой техники измерительные устройства также обрели новый вид.

Сейчас самым популярным и применяемым на практике прибором (при измерении напряжений), является цифровой мультиметр. Он представляет собой многофункциональное устройство, что позволяет измерять (в широком диапазоне) не только переменное и постоянное напряжение, но и много других параметров.

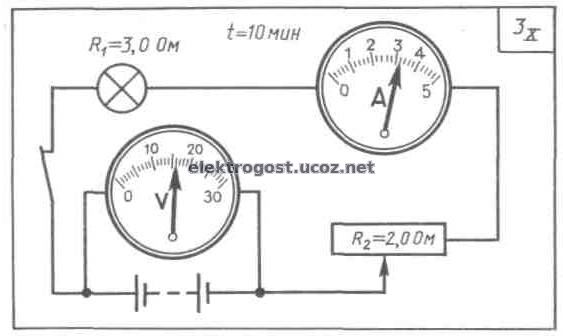

Непосредственное измерение электрического напряжения производится путём касания измерительных щупов вольтметра к контактам, относительно которых и производится измерение. Присоединение щупов вольтметра осуществляется параллельно тому месту, где снимаются показания (в отличие от измерения силы тока, при котором приходится разрывать цепь и подсоединяться последовательно цепи).

Стоит учесть, что для измерения электрического напряжения постоянного и переменного значения применяют разные устройства. Точнее говоря, это разные принципы измерения, что выражены в той или иной конструкции измерительного устройства. Например, мультиметр содержит в себе, как возможность измерения постоянного, так и переменного напряжения. Перед непосредственным измерением следует просто выбрать переключателем соответствующий режим.

Измерительный прибор вольтметр, помимо переключения режимов переменного и постоянного напряжения, имеет и выбор величины измерения. То есть, обычно электрику приходится иметь дело с переменным напряжением до 380 вольт, а его диапазон измерений будет от 0 до 1000 вольт (стандартный вариант диапазона измерения в вольтметрах). Электронщику такие большие значения напряжения не нужны, ему чаще всего приходится иметь дело с величинами постоянного напряжения до 24 вольт. На вольтметре ему нужно выбирать диапазон 200 (или 100) вольт. Выставление слишком большого диапазона уменьшает точность измерения напряжения, а слишком малого — ведёт к отсутствию показаний на экране.

Попытка измерения постоянного напряжения вольтметром, который выставлен на переменное напряжение, даст неверные показания, также как и наоборот. Выставление слишком большого значения диапазона измерения может дать большую погрешность. Берите на вольтметре то значение, которое максимально соответствует величине измеряемого вами электрического напряжения.

P.S. Если вы хотите постоянно получать точные измерения – проверяйте прибор не реже чем один раз в полгода.
